Nguyên Lý Hoạt Động Của Bẫy Hơi Cốc Phao Và Ưu Điểm Trong Hệ Thống Steam

Trong kỷ nguyên tối ưu hóa năng lượng công nghiệp năm 2026, bài toán nâng cao hiệu suất nhiệt và giảm thiểu chi phí vận hành tại các nhà máy sản xuất trở nên cấp bách hơn bao giờ hết. Một trong những nguyên nhân cốt lõi gây suy giảm hiệu suất truyền nhiệt (heat transfer efficiency) và tổn thất năng lượng nhiệt (thermal energy loss) nghiêm trọng chính là sự tích tụ nước ngưng (condensate water) và khí không ngưng trong đường ống. Để giải quyết triệt để bài toán này, bẫy hơi cốc phao (hay còn gọi là steam trap cốc phao / Float Steam Trap) nổi lên như một giải pháp công nghệ then chốt. Thiết bị này đóng vai trò quyết định trong việc tối ưu hóa chu trình nhiệt, bảo vệ đường ống và nâng cao công suất của toàn bộ hệ thống. Bài viết này, dưới góc nhìn chuyên gia từ CTY TNHH Thương Mại A.L.S, sẽ phân tích chi tiết về cấu tạo, lý thuyết nhiệt động học, nguyên lý vận hành và những giá trị thực tiễn mà thiết bị mang lại cho doanh nghiệp.

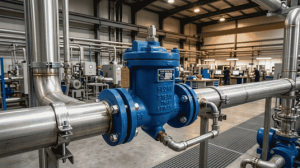

Tổng Quan Về Bẫy Hơi Cốc Phao Trong Ngành Công Nghiệp Nhiệt

Khái Niệm Về Thiết Bị

Bẫy hơi cốc phao là một dòng bẫy hơi công nghiệp cơ học hoạt động dựa trên sự khác biệt về khối lượng riêng giữa hệ thống hơi nóng (saturated steam) và nước ngưng (condensate water). Thuộc nhóm van bẫy hơi xả tự động hoàn toàn (automatic discharge system), thiết bị có nhiệm vụ liên tục loại bỏ nước và khí không ngưng ra khỏi hệ thống mà không làm thất thoát hơi steam quý giá.

Vai Trò Chi Phí Và Hiệu Suất Trong Hệ Thống Steam

Trong một steam system (hệ thống hơi nóng) tiêu chuẩn, boiler steam (lò hơi) sản sinh hơi bão hòa mang năng lượng lớn truyền đến các thiết bị trao đổi nhiệt công nghiệp (industrial heat exchanger). Khi hơi nhường nhiệt lượng cho quy trình sản xuất, nó ngưng tụ thành nước. Nếu không được xả kịp thời thông qua hệ thống xả tự động (automatic discharge system), lớp nước ngưng này sẽ tạo ra màng cản nhiệt lớn, giảm hiệu suất truyền nhiệt, gây ra hiện tượng búa nước (water hammer) tàn phá hệ thống đường ống dẫn hơi (steam pipeline system). Do đó, lắp đặt bẫy hơi cho hệ thống steam cốc phao là điều kiện tiên quyết để duy trì áp suất ổn định (pressure balancing system) và nâng cao hiệu suất lò hơi (boiler efficiency).

Phân Loại Tổng Quan Trong Hệ Thống Cung Cấp Hơi

Thị trường hiện nay ghi nhận nhiều dòng Steam Trap như bẫy hơi nhiệt động (Thermodynamic steam trap), bẫy hơi gáo đảo (Inverted bucket steam trap), và bẫy hơi phao (Float & thermostatic trap). Tuy nhiên, dòng cốc phao tích hợp bộ xả khí nhiệt tĩnh luôn được đánh giá cao nhất về độ ổn định lưu lượng và khả năng ứng dụng đa dạng tại các nhà máy thuộc khu vực cung ứng thiết bị steam miền Nam.

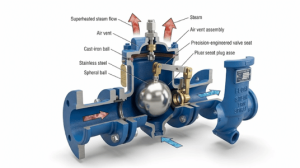

Cấu Tạo Chi Tiết Của Bẫy Hơi Cốc Phao

Để vận hành bền bỉ dưới áp suất steam (steam pressure) cao và môi trường ăn mòn, một thiết bị bẫy hơi cho hệ thống steam thế hệ mới được chế tạo từ các bộ phận nền tảng thuộc hệ thống van công nghiệp (Industrial Valve):

• Thân Van (Body & Bonnet): Thường được đúc từ gang dẻo (Ductile Iron), thép carbon (Cast Steel) hoặc thép không gỉ (Stainless Steel SUS304/SUS316), chịu được dải áp suất làm việc rộng và các xung động thủy lực mạnh.
• Hệ Thống Phao Và Cơ Cấu Đòn Bẩy (Float & Lever Mechanism): Quả phao hình cầu hoặc dạng cốc kín được làm hoàn toàn bằng inox cao cấp, kết nối cơ học với một hệ đòn bẩy có độ nhạy cực cao để đóng mở nút van (valve plug).
• Cơ Chế Xả Và Đầu Ghế Van (Seat & Valve Head): Cụm lỗ xả (orifice) được mài bóng kỹ thuật cao, đảm bảo độ kín khít tuyệt đối khi đóng, ngăn chặn hoàn toàn hiện tượng rò rỉ hơi.
• Bộ Xả Khí Tự Động (Thermostatic Air Vent): Tích hợp bên trong bẫy hơi là một màng xếp nhiệt tĩnh (capsule). Bộ phận này tự động mở ra để xả toàn bộ khí không ngưng (như không khí, CO2) khi hệ thống bắt đầu khởi động và tự động đóng lại khi nhiệt độ đạt mức hơi bão hòa.

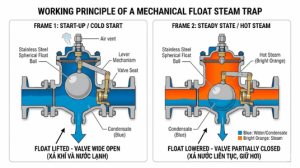

Nguyên Lý Hoạt Động Của Bẫy Hơi Cốc Phao

Cơ chế vận hành của bẫy hơi cốc phao tuân thủ nghiêm ngặt các định luật vật lý về lực đẩy Ác-si-mét và chênh lệch áp suất trong ngành kỹ thuật nhiệt (Thermal Engineering). Điểm đặc biệt của dòng van này là quy trình xả liên tục không gián đoạn, được chia thành các giai đoạn logic như sau:

Giai Đoạn Khởi Động Hệ Thống (Start-up)

Khi boiler steam bắt đầu cấp nhiệt, không khí và các khí không ngưng lạnh bị đẩy dọc theo steam pipeline system đến bẫy hơi. Lúc này, nhiệt độ thấp khiến bộ xả khí nhiệt tĩnh (Thermostatic Air Vent) co lại, mở rộng cửa xả phụ phía trên. Đồng thời, lượng nước ngưng ban đầu tràn vào thân van, đẩy quả phao nổi lên thông qua cơ cấu đòn bẩy, nhấc nút van ra khỏi ghế van (seat). Thiết bị thực hiện xả đồng thời cả khí và nước ngưng ra ngoài với lưu lượng cực đại.

Giai Đoạn Hoạt Động Bình Thường (Normal Operation)

Khi lượng nước ngưng lạnh và khí đã thoát hết, nguồn hơi nóng (saturated steam) nhiệt độ cao bắt đầu tiến vào bẫy. Nhiệt lượng cao của hơi làm chất lỏng bên trong capsule giãn nở, đẩy màng xếp đóng chặt cửa xả khí phụ, ngăn không cho hơi thoát ra ngoài.

Lúc này, trong thân van bẫy hơi tồn tại đồng thời cả nước ngưng và hơi nóng. Nước ngưng có khối lượng riêng lớn hơn sẽ nằm ở phía dưới, làm mực nước trong bẫy dâng lên. Lực đẩy Ác-si-mét tác dụng lên phao được tính theo công thức:

F_A = ρ × V × g

Trong đó, ρ là khối lượng riêng của nước ngưng, V là thể tích phần phao chìm trong nước, và g là gia tốc trọng trường. Khi lượng nước ngưng đi vào liên tục, lực F_A lớn hơn trọng lượng bản thân của phao, kéo phao đi lên, giữ đầu van ở trạng thái mở để nước ngưng liên tục chảy ra hệ thống thu hồi nước ngưng (condensate recovery system).

Cơ Chế Đóng Tự Động Duy Trì Áp Suất

Nếu lượng nước ngưng giảm đi hoặc chỉ còn hơi nóng đi vào, mực nước trong thân van hạ xuống. Lực đẩy Ác-si-mét giảm dần, trọng lượng của quả phao kéo cơ cấu đòn bẩy xuống, hạ nút van định vị chính xác vào vị trí ghế van. Do đầu xả luôn nằm ngập hoàn toàn dưới mực nước ngưng, một màng niêm phong bằng nước (water seal) tự nhiên được hình thành, ngăn chặn tuyệt đối không cho hơi nóng thất thoát, duy trì áp suất làm việc ổn định cho toàn hệ thống.

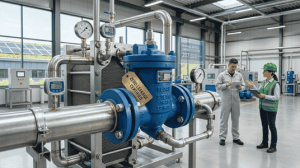

Ưu Điểm Nổi Bật Của Bẫy Hơi Cốc Phao Trong Hệ Thống Steam

Giới chuyên gia kỹ thuật đánh giá bẫy hơi cốc phao là dòng bẫy hơi tiết kiệm năng lượng hàng đầu nhờ sở hữu những đặc tính công nghệ vượt trội:

• Khả Ngân Xả Nước Ngưng Liên Tục: Khác với các dòng bẫy xả theo chu kỳ (gây biến động áp suất), dòng cốc phao xả nước ngưng ngay khi nó vừa hình thành. Nhờ đó, thiết bị tối ưu hóa tối đa Heat Exchanger, giữ cho bề mặt truyền nhiệt luôn khô ráo và đạt hiệu suất cao nhất.
• Tiết Kiệm Năng Lượng Tối Đa: Cơ chế ngập nước của lỗ xả triệt tiêu hoàn toàn hiện tượng thất thoát hơi sống (live steam loss). Điều này giúp giảm lượng tiêu thụ nhiên liệu tại lò hơi, trực tiếp nâng cao hiệu quả kinh tế cho doanh nghiệp.
• Không Chịu Ảnh Hưởng Bởi Biến Động Áp Suất Và Lưu Lượng: Dù steam system hoạt động ở mức áp suất cực thấp hay có sự thay đổi đột ngột về tải nhiệt, cơ chế cơ học thuần túy của phao vẫn đảm bảo thiết bị vận hành chính xác.
• Tích Hợp Bộ Xả Khí Công Suất Lớn: Khắc phục triệt để hiện tượng kẹt khí (air binding) – một lỗi cực kỳ phổ biến ở các dòng bẫy hơi thông thường, giúp hệ thống khởi động nhanh chóng.
• Triệt Tiêu Búa Nước, Bảo Vệ Thiết Bị: Việc xả nước ngưng liên tục ngăn chặn sự hình thành các “khối nước” di chuyển tốc độ cao trong đường ống, bảo vệ an toàn cho các dòng Industrial Valve khác như van cầu hơi, van giảm áp và các thiết bị đo lường như đồng hồ áp suất.

Bảng So Sánh Bẫy Hơi Cốc Phao Với Các Loại Bẫy Hơi Khác

Để giúp các kỹ sư cơ điện tại các nhà máy có góc nhìn trực quan khi lựa chọn thiết bị steam miền Nam, dưới đây là bảng so sánh chi tiết giữa 3 dòng bẫy hơi phổ biến hiện nay:

Ứng Dụng Thực Tế Tại Các Nhà Máy Công Nghiệp Miền Nam

Với sự phát triển mạnh mẽ của các khu công nghiệp tại Đông Nam Bộ và Tây Nam Bộ, dòng bẫy hơi cốc phao đang được ứng dụng rộng rãi trong các phân hệ Steam Distribution System và HVAC System:

• Nhà Máy Chế Biến Thực Phẩm & Đồ Uống: Lắp đặt tại hệ thống nồi nấu tiệt trùng, bồn jacket, giàn sấy bột nhằm đảm bảo nhiệt độ sấy luôn đồng đều, nâng cao chất lượng sản phẩm.
• Ngành Dệt Nhuộm & May Mặc: Ứng dụng tại các máy nhuộm cao áp, lô sấy vải, giúp tối ưu lượng hơi tiêu thụ, giảm chi phí vận hành cho các doanh nghiệp dệt may lớn.
• Nhà Máy Sản Xuất Giấy & Bao Bì: Đảm bảo các lô sấy giấy công suất lớn luôn giải phóng nước ngưng tức thời, tránh hiện tượng lệch nhiệt trên bề mặt lô sấy.
• Hệ Thống Boiler Steam Tại Các Trọng Điểm Công Nghiệp: Nhu cầu trang bị thiết bị này vô cùng lớn tại các nhà máy thuộc khu vực bẫy hơi HCM, bẫy hơi Bình Dương (KCN VSIP, Sóng Thần), bẫy hơi Đồng Nai (KCN Amata, Nhơn Trạch), bẫy hơi Long An (KCN Đức Hòa) và bẫy hơi Tây Ninh (KCN Phước Đông). Việc chuẩn hóa hệ thống bẫy hơi giúp các nhà máy tại đây đạt các tiêu chuẩn khắt khe về giảm phát thải và tiết kiệm năng lượng xanh.

Kinh Nghiệm Chọn Mua Và Định Kích Thước Bẫy Hơi Chuẩn Kỹ Thuật

Để một thiết bị bẫy hơi cho hệ thống steam hoạt động đạt hiệu suất tối đa, việc lựa chọn không chỉ đơn thuần dựa vào kích cỡ đường ống (kích thước kết nối). Các kỹ sư vận hành cần phân tích chính xác các thông số kỹ thuật sau:

1. Áp Suất Làm Việc Và Áp Suất Chênh Lệch (Differential Pressure): Là hiệu số giữa áp suất trước bẫy và áp suất trong đường ống thu hồi sau bẫy. Thông số này quyết định lưu lượng xả thực tế của lỗ định lượng (orifice).
2. Lưu Lượng Nước Ngưng Thực Tế (Condensate Load): Cần tính toán lượng nước ngưng sinh ra trong giờ cao điểm sấy hoặc khởi động. Thông thường, kích thước bẫy hơi được chọn phải có hệ số an toàn (Safety Factor) từ 1.5 đến 2 lần lưu lượng tính toán thực tế.
3. Nhiệt Độ Làm Việc Tối Đa: Đảm bảo vật liệu thân van và các chi tiết cơ khí bên trong chịu được nhiệt độ của hơi bão hòa hoặc hơi quá nhiệt tương ứng.
4. Kiểu Kết Nối Hệ Thống: Tùy thuộc vào thiết kế đường ống để chọn kết nối ren (NPT/BSPT) cho kích thước nhỏ hoặc kết nối mặt bích (ANSI, JIS, DIN) cho các đường ống lớn cần độ kín khít cao.

Giải Pháp Tối Ưu Hệ Thống Steam Toàn Diện Từ A.L.S

Nếu doanh nghiệp của bạn đang gặp phải các vấn đề về sụt áp hệ thống hơi, thiết bị gia nhiệt không đạt đủ nhiệt độ, hoặc chi phí chất đốt lò hơi tăng cao, CÔNG TY TNHH THƯƠNG MẠI A.L.S chính là đối tác công nghệ chiến lược dành cho bạn.

Là đơn vị uy tín hàng đầu chuyên cung cấp các dòng van bi công nghiệp, van cầu hơi, van giảm áp, đồng hồ áp suất, thiết bị steam và phụ kiện lò hơi cao cấp, A.L.S không chỉ bán sản phẩm mà mang đến giải pháp kỹ thuật toàn diện. Chúng tôi sở hữu đội ngũ kỹ sư giàu kinh nghiệm, sẵn sàng xuống trực tiếp khảo sát nhà máy tại khu vực Củ Chi, TP.HCM, Bình Dương, Đồng Nai, Long An để đo đạc, kiểm tra bẫy hơi bằng thiết bị chuyên dụng, phát hiện sớm các điểm rò rỉ hơi gây lãng phí ngân sách.

Tất cả sản phẩm bẫy hơi cốc phao do A.L.S phân phối đều cam kết chính hãng 100%, đầy đủ chứng chỉ CO/CQ, chế độ bảo hành dài hạn và luôn có sẵn số lượng lớn tại kho để ứng cứu kỹ thuật kịp thời cho các nhà máy tại miền Nam.

Các Câu Hỏi Thường Gặp Về Bẫy Hơi Cốc Phao (FAQ)
